フラットパネルディスプレイ製造機器で実績のあるホース

ガラスペースト、ヨウ素化合物など、FPD製造工程で実績のある耐薬品ホース
フラットパネルディスプレイの製造工程では、溶剤、ヨウ素化合物、ガラスペースト、UV硬化型接着剤などさまざまな薬品を使います。
八興のスーパー柔軟フッ素ホースシリーズは、チューブタイプ、耐圧ホース、バキュームホースと用途に合わせた選択が可能です。

採用事例

問題点:テフロンホースが硬くて曲がらない
フラットパネルディスプレイ製造装置を設計するA社では、溶剤、ヨウ素化合物などの薬品をホースで搬送するが、内径25㎜のテフロンホースは硬くて曲がりにくく使いない、コルゲート加工したテフロンホースもあるが、液たまりが問題となっていた。

八興からの提案・解決策
八興のスーパー柔軟フッ素スプリング【E-SJSP】を提案した。スーパー柔軟フッ素スプリングは、内層4フッ化フッ素樹脂でほとんどの薬品に耐性がある。
ステンレスコイルが内蔵しているため、曲げやすく折れにくい構造になっている。
内層の耐薬品性、平滑性と柔軟性と折れにくさが採用の決め手となった。

スーパー柔軟フッ素スプリング(E-SJSP)は、SUSスプリングを内蔵しているため、耐キンク性に優れています。
E-SJSP-25 許容曲げ半径:100mm ここまで、曲げても折れません

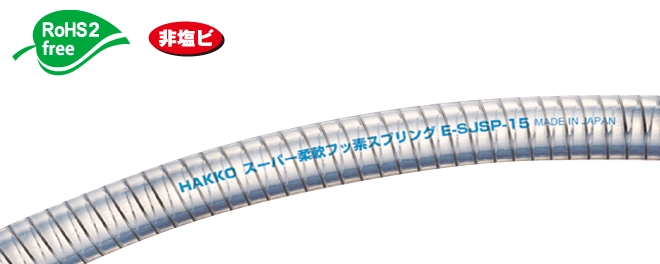

八興のスーパー柔軟フッ素スプリングは、内層に耐薬品性に優れたETFE系フッ素樹脂を使用しており、様々な薬品にオールマイティに使用することが可能です。

E-SJSP

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
バキューム
透明性
耐油性
折れにくい
耐寒性
耐アルコール

内径サイズ: φ12~35mm



半導体・精密機器製造業の皆さまへ

耐薬品性、低溶出性、柔軟性、現場施工の簡単さなどさまざまな特徴があるマルチ型の積層ホース。
八興の柔軟フッ素ホースシリーズと専用継手シリーズのホース+継手を是非、ご検討ください。
おすすめは、E-SJSPとE-ELSのホースユニットです。施工する現場で、ホースの長さを決めてからホースをカット、専用継手を取り付けるだけで、安心安全のホースユニットが完成します。

製品比較表

型番 内層材 特長
柔軟性 耐薬品性※ 耐圧性 バキューム 非粘着性
E-TB 軟質塩ビ 不可
E-STB 軟質塩ビ 不可
E-SP 軟質塩ビ 可※
E-SF 軟質塩ビ 不可
E-KYS オレフィン系樹脂 不可
E-KYT オレフィン系樹脂 不可
E-KYC オレフィン系樹脂
E-OHB オレフィン系樹脂 不可
E-PD 2フッ化系フッ素樹脂 不可
E-PDB 2フッ化系フッ素樹脂 不可
E-PDB-フェルール 2フッ化系フッ素樹脂 不可
E-SJ 4フッ化系フッ素樹脂 不可
E-SJ-CBU 4フッ化系フッ素樹脂 不可
E-SJ-BK 4フッ化系フッ素樹脂 不可
E-SJB 4フッ化系フッ素樹脂 不可
E-SJB-フェルール 4フッ化系フッ素樹脂 不可
E-SJSP 4フッ化系フッ素樹脂
E-SJSP-フェルール 4フッ化系フッ素樹脂
型番 内層材 特長
透明性 耐アルコール 低溶出性 洗浄性
E-TB 軟質塩ビ ×
E-STB 軟質塩ビ ×
E-SP 軟質塩ビ ×
E-SF 軟質塩ビ ×
E-KYS オレフィン系樹脂
E-KYT オレフィン系樹脂
E-KYC オレフィン系樹脂
E-OHB オレフィン系樹脂
E-PD 2フッ化系フッ素樹脂
E-PDB 2フッ化系フッ素樹脂
E-PDB-フェルール 2フッ化系フッ素樹脂
E-SJ 4フッ化系フッ素樹脂
E-SJ-CBU 4フッ化系フッ素樹脂
E-SJ-BK 4フッ化系フッ素樹脂 ×
E-SJB 4フッ化系フッ素樹脂
E-SJB-フェルール 4フッ化系フッ素樹脂
E-SJSP 4フッ化系フッ素樹脂
E-SJSP-フェルール 4フッ化系フッ素樹脂

※1・・・比較表の表現方法については、弊社製品群の相対比較になります。サイズによっては必ずしも表現が適正では無い場合があります。
◎・・・推奨、優れている
○・・・使用可、適合
△・・・十分な確認が必要
×・・・使用不可、不適合

※2・・・耐薬品性の◎○△×は相対比較です。個々の耐薬品性については、別紙の耐薬品データをご確認ください。

※3・・・E-SPのバキューム(吸込み)対応できるサイズはφ15~50になります。

対象製品

●導電スーパー柔軟フッ素スプリング E-SJSD

image-E-SJSD01

E-SJSD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
バキューム
耐油性
折れにくい
耐アルコール

内径サイズ: φ12~25mm

●導電スーパー柔軟フッ素チューブ E-SJD

image-E-SJD01

E-SJD

導電性
耐溶剤性
非塩ビ
非粘着性
耐薬品性
低臭気性
食衛適合
UVカット
耐油性
折れにくい
耐アルコール

内径サイズ: φ6~8mm

●柔軟フッ素ホースシリーズ フェルール継手加締品 PFAライニング

image-E-PDB-PFA / E-SJB-PFA / E-SJSP-PFA01

E-PDB-PFA / E-SJB-PFA / E-SJSP-PFA

非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
サニタリー接続
洗浄性

内径サイズ: φ19~38mm

●柔軟フッ素ホースシリーズ フェルール継手加締品

image-E-PDB-F / E-SJB-F / E-SJSP-F / E-SJSD-F01

E-PDB-F / E-SJB-F / E-SJSP-F / E-SJSD-F

非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
サニタリー接続
洗浄性

内径サイズ: φ19~38mm

●エイトロックフェルール E-ELF

image-E-ELF01

E-ELF

サニタリー接続
洗浄性
SCS16

内径サイズ: φ19~32mm

●スーパー柔軟フッ素ホース(補強糸入りタイプ) E-SJB

image-E-SJB01

E-SJB

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
耐圧性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ9~38mm

●スーパー柔軟フッ素スプリング フェルール継手加締品 E-SJSP- (内径)-(継手型番)-(製品長さ)

image-E-SJSP-F01

E-SJSP-F


内径サイズ: φ19~38mm

●スーパー柔軟フッ素チューブ(透明) E-SJ

image-E-SJ01

E-SJ

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~8mm

●スーパー柔軟フッ素ソフトチューブ E-SJV

image-E-SJV01

E-SJV

耐溶剤性
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ6~8mm

●スーパー柔軟フッ素チューブ・クリアブルー E-SJ-CBU

image-E-SJ-CBU01

E-SJ-CBU

耐溶剤性
非塩ビ
非粘着性
耐薬品性
低溶出性
低臭気性
食衛適合
柔軟性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~8mm

●柔軟フッ素ホース(チューブタイプ) E-PD

image-E-PD01

E-PD

非塩ビ
非粘着性
耐薬品性
低溶出性
食衛適合
柔軟性
ガスバリヤー性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ2~8mm

●柔軟フッ素ホース(補強糸入りタイプ) E-PDB

image-E-PDB01

E-PDB

非塩ビ
非粘着性
耐薬品性
低溶出性
食衛適合
耐圧性
ガスバリヤー性
透明性
耐油性
耐寒性
耐アルコール

内径サイズ: φ9~50mm

オーダーメイド製品のご案内

上記以外でも、ご要望に沿ったオーダーメイド製品を製作可能です。下記問合せフォームより、お気軽にお問い合わせください。
